MXE11: Unix auf dem Mikrocontroller

V1.74 (c) 2017-2019 Jörg Wolfram




1 Rechtliches

Die Programme unterliegen der GPL (GNU General Public Licence) Version 3 oder höher, jede Nutzung der Software/Informationen nonkonform zur GPL oder ausserhalb des Geltungsbereiches der GPL ist untersagt!

Die Veröffentlichung dieses Projekts erfolgt in der Hoffnung, daß es Ihnen von Nutzen sein wird, aber OHNE IRGENDEINE GARANTIE, auch ohne die implizite Garantie der MARKTREIFE oder der VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK.

Das Projekt wurde unter Linux entwickelt, eine Kompatibilität zu anderen Betriebsystemen ist nicht garantiert. Ebenso beziehen sich die Anleitungen in dieser Dokumentation auf Linux.

Alle im Text genannten Marken sind Eigentum des entsprechenden Inhabers.



2 Konzept



2.1 Unix auf dem Mikrocontroller?

Auf der Suche nach einer Architektur, die man mit modernen Mikrocontrollern gutb emulieren kann und für die es genügend Tools und Software gibt, bin ich auf die PDP11 gestossen.
Erste Ansätze gab es schon: https://dave.cheney.net/tag/pdp11 aber letzendlich war das aus meiner Sicht nicht optimal. Als Kernproblem und Flaschenhals sehe ich hier das externe SPI-RAM, aber ohne das kommt man wohl nicht aus. Oder doch?
Mini-Unix wurde in der 70ern von Heinz Lycklama bei den Bell Laboratories entwickelt. Es ist ein komplettes Unix-V6 System, welches dahingehend modifiziert wurde, auch mit 56K RAM zu laufen. Und vor allen Dingen wird keine MMU benötigt. Grob geschätzt sollten 64K RAM im Controller ausreichen, und in dieser Größenklasse gibt es ja einige. Das ursprüngliche Projekt wurde auf einem SPC56EL60 (STM, PowerPC Architektur) entwickelt, zusätzlich gibt es einen SDL-Port für den PC (eigentlich zwei) und inzwischen einige STM32 Varianten. Da ich mich etwas genauer mit der Materie befassen wollte, habe ich für den Emulator keinen bestehenden Code (z.B. SIMH) verwendet sondern das Ganze von Grund auf neu geschrieben. Auch mit Blick darauf, Teile nach ASM zu portieren. Beim SPC56EL60 habe ich dies schon getan, bei den ARM Varianten wird das voraussichtlich nicht mehr passieren.

2.2 Was wird emuliert?

Emuliert wird eine PDP11 mit 56K RAM (28 KWorte) ohne MMU. EIS ist implementiert, eine FPU zur Zeit aber noch nicht. Das hat in allererster Linie Zeitgründe, ich wollte das Release nicht allzuweit hinausschieben. Ein 60 Hz Timer (KL11) ist vorhanden sowie 2 serielle Interfaces. Diese sind auf Emulatorebene mit jeweils 256 Bytes großen Puffern ausgestattet und arbeiten standardmäßig mit 38400 Baud. In eine späteren Version wird es ggf. auch eine Baudratenumschaltung geben, soweit das von Interesse ist.
Gegenüber einer "normalen" PDP11 liegen die Interrupt-Vektoren aller seriellen Interfaces auf derselben Adresse, die Device-Umschaltung über den PSW-Wert wird vom Emulator vorgenommen. Hauptgrund dafür ist, dass das zweite serielle Interface erst später dazugekommen ist und sich so umfangreichere Umbauten im Emulator vermeiden ließen.
Als Massenspeicher wird ein RK11 Interface mit 3 RK05 Laufwerken emuliert, die 3 Images sind dabei in einer einzigen Imagedatei untergebracht, die sich wahlweise in einer Datei (PC), auf einer SD-Karte oder einem AT45DB642 Dataflash befinden kann. Die Datenübertragung erfolgt im Gegensatz zum Original nicht über DMA, so dass während der Übertragung die CPU-Emulation gestoppt wird.
Zusätzlich kann eine einfache Echtzeituhr (RTC) auf ATMega-Basis angeschlossen werden, um die Systemzeit beim Start einzustellen. Ohne diese sollte der RTC-DATA unbeschaltet bleiben, dann wird wie beim Original-Kernel (rkmx) die letzte Änderungszeit des Superblocks als Systemzeit genutzt.
Hinweis: Unix V6 kann nicht mit Datumsangaben nach 1999 umgehen. Daher nutze ich momentan Datumsangaben aus 1978 (also von vor genau 40 jahren), was aber zu falschen Wochentagsangaben führt.
Grundsätzlich gehe ich davon aus, dass die Emulation nicht komplett ist, da es mir z.B. nicht möglich war, RT11 zu booten. Für das eigentliche Ziel, Unix auf einen Mikrocontroller zu bringen, reicht es aber aus.

2.3 Installation der PC-Version (Linux)

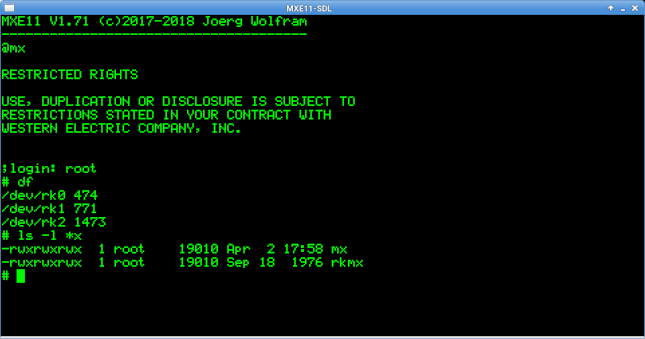

Im binary Archiv befinden sich u.a. die 2 PC-Versionen. Sie unterscheiden sich nur in der Auflösung im Textfenster, pdp11sim-sdl zeigt 24 Zeilen zu 80 Zeichen an, pdp11sim-sdl320 nur 53 Zeichen je Zeile. Damit wird ein 320x240 Display (6x10 Font) emuliert, welches ich später für eine mobile Variante des Emulators nutzen möchte. Die beiden Programme können direkt im Verzeichnis gestartet oder auch nach z.B. /usr/local/bin kopiert werden. Wichtig ist aber, dass sich die Image-Datei beim Start im aktuellen Verzeichnis befindet.
Insgesamt enthält die Imagedatei 3 Diskimages. Alle Images passen in 8 Megabytes und damit auf den AT45DB642 Dataflash. Alternativ kann eine SD-Karte genutzt werden, auf die die Imagedatei geschrieben wird.
Ab Version 1.74 lässt sich die PC-Version auch als Terminal für die Mikrocontroller Version verwenden. Dazu muss nach dem Funktionsaufruf das zu verwendende Devive angegeben werden. Also zum Beispiel pdp11sim-sdl /dev/ttyUSB0. Ist die angegebene Schnittstelle nicht vorhanden oder nicht konfigurierbar, wird eine Fehlermeldung ausgegeben.

2.4 Installation der PC-Version (Windows)

Ab Version 1.74 gibt es eine experimentelle Windows-Version, diese befindet sich im Archiv winbin.zip. Der Inhalt des Archivs muß nur in einen Ordner auf der Festplatte entpackt werden, eine Installation im eigentlichen Sinne ist nicht notwendig.
Auch hier kann das Programm als Terminal für die Mikrocontroller-variante genutzt werden. Dazu muss man beim Programmaufruf (über die Shell) die verwendete Schnittstelle als Prameter angeben, z.B. pdp11sim.exe COM17. Ist die angegebene Schnittstelle nicht vorhanden oder nicht konfigurierbar, wird eine Fehlermeldung ausgegeben.

2.5 Installation der Mikrocontroller-Versionen

Ab Version 1.73 erfolgt die Erkennung des Mediums automatisch, es muss nicht extra für SD-Karte bzw. Dataflash compiliert werden. Auf der Hardware Seite sind die vordefinierten Pins angegeben. Letztendlich muss nur das passene Hexfile (.s37, Motorola S-Record Format) geflasht werden, Shadow Flash bzw. Option-Bytes verbleiben im Urzustand. Dazu kann z.B. der von mir entwickelte UPROG2 Programmer verwendet werden. Als zweiter Schritt muss die Image-Datei auf das Medium kopiert werden. Das geschieht bei der SD-Karte via dd, ein entsprechendes Script befindet sich mit im Verzeichnis. Die Image-datei wird dabei an den Anfang der SD-Karte kopiert, etwaige Partitionen oder Daten werden dadurch überschrieben!
Auch für den AT45DB642 Dataflash ist ein Script dabei (mittels UPROG2).
Zur Inbetriebnahme sollte an TTY8 ein Terminal (z.B. seriell nach USB Wandler und Minicom auf dem Computer) angeschlossen sein, die Baudrate ist auf 38400 einzustellen. Beim Start leuchtet die Drive-LED auf und über das Terminal wird die Versionsinfo ausgegeben. Wenn bis hierhin alles soweit funktioniert, finden sich unter Anleitung die nächsten Schritte.

2.6 Anpassen/Modifizieren

Im src Archiv befindet sich der Quelltext des Emulators. Hier sind auch verschiedene Scripte und makefiles angelegt, die das Compilieren weitestgehend vereinfachen sollen. Die Konfiguration erfolgt über die Datei inc/board.h, hier lassen sich verwendete Pins etc. einstellen. Die Abstraktion zur Controller-Hardware hin erfolgt über eine von mir entwickelte Library (unilib), die zum gegenwärtigen Zeitpunkt noch nicht veröffentlicht ist. Näheres dazu lässt sich aber aus den Header-Dateien im Verzeichnis unilib entnehmen.
Zum Compilieren müssen ggf. die Makefiles angepasst werden (TOOLPREFIX), die notwendigen Bibliotheken sind mit im Projekt enthalten. Auf Nachfrage kann ich auch Hexfiles für andere Konfigurationen erstellen und ggf. testen.
Um Dateien in das Image hinein und auch wieder heraus zu "schleusen", ist zur Zeit das u6-fsutil aus dem BK-Unix Projekt
https://sourceforge.net/projects/bkunix/ erforderlich.

2.7 Weitere Informationen

Im src Archiv gibt es ein Verzeichnis "images" in dem sich die Mini-Unix Originalimages nebst der bereits durchgeführten Modifikationen befinden. Ebenso gibt es eine boot.ini, mit der das System unter SIMH getestet werden kann. Dort muss allerdings der "rkmx" Kernel gestartet werden, da der modifizierte Kernel auf Adressen zugreift (RTC), die bei einer normalen PDP11 nicht belegt sind und zu einem Busfehler führen.
Zusätzlich gibt es noch ein extdoc Archiv, in dem ich ein paar nützliche Dokumentationen zu den Unix-Versionen und Kommandos zusammengetragen habe.

2.8 Geschwindigkeit/Benchmarks

Um die Brauchbarkeit der Emulation abzuschätzen und Optimierungspotential aufzuspüren sind Benchmarks manchmal ganz nützlich. Leider finden sich wenig brauchbare Angaben, mit deen sich ein sinnvoller Geschwindigkeitsvergleich anstellen lässt, außerdem habe ich keine PDP11, um selbst Vergleichswerte zu bestimmen und das Throttling von SIMH ist meiner Meinung nach zu ungenau. Für Whetstone braucht es Fliesskomma-Unterstützung und Dhrystone habe ich nicht compiliert bekommen. Zwei kleine Benchmarks habe ich dann doch gefunden, nebst Vergleichswerten.

2.8.1 MIPS

Ein recht einfacher Test ist, die Ausführungszeit eines bestimmten Befehls zu bestimmen und diese als Relation zu nehmen. Dazu wird ein einzelner Befehl sehr oft hintereinander ausgeführt (beim konkreten Test INC R4), die Ausführungszeit gemessen und daraus der MIPS-Wert berechnet.
Dabei stellt dies lediglich einen Vergleichswert zu Prozessoren mit gleicher Architektur dar und lässt sich nicht mit den VAX-MIPS vergleichen (zumindest nicht direkt). Das fertige Compilat liegt unter /usr/bin/mips, zweckmäßigerweise startet man es mit
time mips -o 100
und teilt 100 durch die user-Sekunden, um die MIPS (million operations per second) zu bestimmen. Der vom Programm angezeigte MIPS-Wert ist meist etwas kleiner, da es die Gesamtzeit zur Berechnung heranzieht und nicht die vom Programm beanspruchte.
Lt. mercury.lcs.mit.edu/~jnc/tech/V6Unix.html erreicht die PDP11/70 etwa 3 MIPS. Laut Spezifikation erreicht eine PDP11/40 1.01 MIPS, diesen Wert habe ich als Vergleichsbasis für die nachstehende Tabelle genommen.
Controller Takt MIPS Vergleich PDP11/40
SPC56EL60 120 MHz 1,36 134%
SPC56EL60 (ASM) 120 MHz 2,84 282%
STM32F107 72 MHz 0,46 45%
STM32F411 96 MHz 1,11 110%
STM32F405 168 MHz 1,96 194%
STM32L475 78 MHz 0,92 91%



2.8.2 Türme von Hanoi

Letztendlich habe ich aber noch eine Angabe zum Hanoi-Benchmark (10 Scheiben) gefunden und dieser ließ sich auch (leicht modifiziert) compilieren und starten.
Das fertige Compilat liegt unter /usr/bin/hanoi, zweckmäßigerweise startet man es mit
time hanoi 1000
und teilt 1000 durch die user-Sekunden, um die LPS (loops per second) zu bestimmen.
Lt. https://wfjm.github.io/home/w11/impl/performance.html erreicht die PDP11/53+ ganze 12,4 LPS, diesen Wert habe ich als Vergleichsbasis für die nachstehende Tabelle genommen.
Controller Takt LPS Vergleich PDP11/53+
SPC56EL60 120 MHz 27,7 223%
SPC56EL60 (ASM) 120 MHz 51,5 415%
STM32F107 72 MHz 10,6 85%
STM32F411 96 MHz 21,4 173%
STM32F405 168 MHz 34,2 276%
STM32L475 78 MHz 15,4 124%
Die nicht unerhebliche Geschwindigkeitssteigerung durch teilweisen Assemblercode überrascht etwas, aber der gesamte Code wurde schon auf eine spätere Assembler-Optimierung hin ausgelegt.

3 Was noch fehlt

Natürlich gibt es noch einiges Optimierungs- und Erweiterungspotenzial, dazu fallen mir ein:
  • FPU-Emulation
  • Netzwerk via CAN
  • Image-Transfer via serieller Schnittstelle
  • Erweitertes Tool zum Zugriff auf das Dateisystem im Image
  • Weitere Programme im Emulator, z.B. Fullscreen-Texteditor
Einiges ist in der Vorbereitung (FPU), andere Dinge sind für mich zur Zeit eher zweitrangig (CAN-Netzwerk).

4 Changelog

19.06.2019 Version 1.74
  • (Experimentelle) Windows-Version
  • PC-Version kann jetzt als Terminal für die Mikrocontroller-Version dienen
1.10.2018 Version 1.73
  • Automatische Medien-Erkennung (SD-Karte oder DataFlash)
  • /dev/random, /dev/orandom und /dev/zero hinzugefügt
  • Analog und digital I/O für alle unterstützten Controller
  • Der User mxe hat sein Home-Verszeichnis jetzt in /home/mxe/
  • Aufräumen und kleinere Anpassungen im Code
  • STM32F103 Variante entfernt (hier ist v1.71 das letzte Release)
  • Englische Dokumentation eingestellt
24.5.2018 Version 1.71
  • erste öffentliche Version
